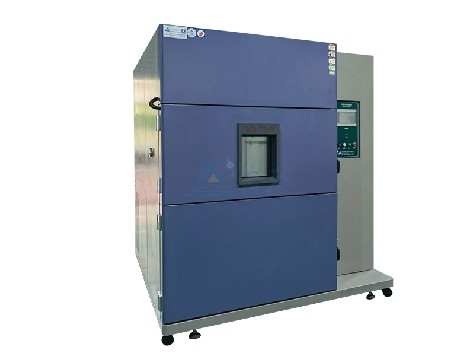

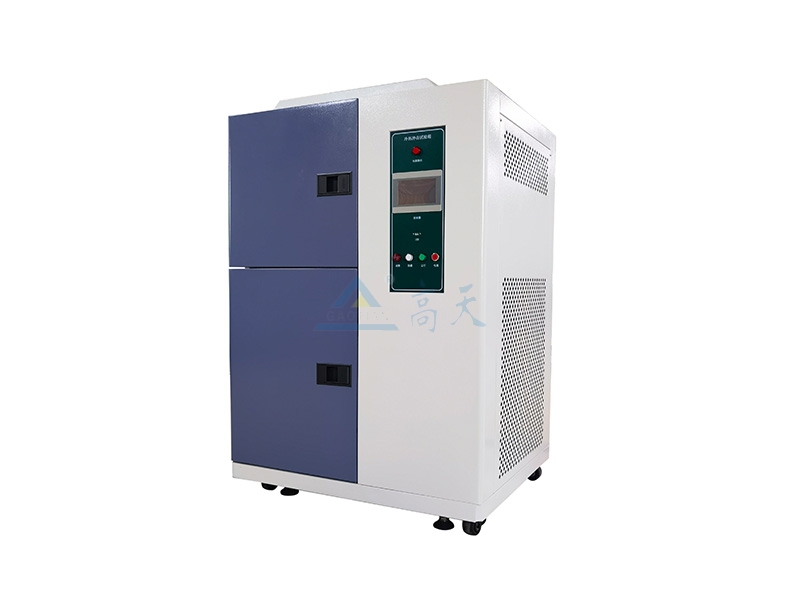

产品名称：27Z冷热冲击试验箱
产品型号：GT-TC-80Z
本系列冷热冲击试验箱适用于电工电子产品，电子零部件的冷热交替冲击试验。
适用标准：产品可满足CNS、MIL、IEC、JIS、GB/T2423.5-1995、GJB150.5-87等标准。
控制方式
利用低温及高温蓄冷热槽，依动作打开阀门，将低温及高温通过送风系统快速快速送到试验槽内，从而达到快速温度冲击效果,平衡调温控制系统（BTC）+ 特殊设计之送风循环系统,以P.I.D.方式控制SSR，使系统之加热量等于热损耗量，故能长期稳定的使用。
技术参数
| 温度冲击范围 | 高温60℃～+150℃ |
| 低温-40℃～-10℃ | |
| 预热温度范围 | ＋60℃ ～ ＋180℃ |
| 高温槽升温时间 | RT（室温）～ ＋180℃≤40min（室温在＋10～＋30℃时） |
| 预冷温度范围 | －10℃～－55℃ |
| 低温槽降温时间 | RT（室温）～ -55℃≤35min（室温在＋10-- ＋30℃时） |
| 温度波动度 | ±1.0℃ |
| 温度均匀度 | ±2.0℃ |
| 转换时间 | ≤8S |
| 冲击归复稳定时间 | －40-- ＋150℃为5min内. |
产品结构
| 内部尺寸 | W300×H300×D300 mm |
| 内箱材质 | 雾面不锈钢板（SUS#304） |
| 外箱材质 | 钢板烤漆或304不锈钢 |
| 保温材质 | a.高温槽：硅酸铝保温棉. |
| b.低温槽：高密度PU发泡. | |
| 箱门 | 上、中、下箱单片门,左开. |
| a.嵌入式平面把手. | |
| b.后钮:SUS#304. | |
| c.硅胶发泡胶条. | |
| 试料置放架 | a.中间测试室. |
| b.承重不大于5KG. | |
| c.不锈钢SUS#304内箱. | |
| 加热系统 | 鳍片式散热管形不锈钢电热器. |
| 1.高温槽 9 KW. | |
| 2.低温槽 6 KW. | |
| 运风循环系统 | 1.马达. |
| 2.不锈钢加长轴心. | |
| 3.多翼式扇叶（SIROCCO FAN） | |
| 4.特殊设计之风扇强制送风循环系统. |
冷冻系统
采用多段自动负载容量调整技术，更高效，更节能。
| 压 缩 机 | 法国泰康全封闭式压缩机 |
| 冷 凝 器 | 风冷式冷凝器 |
| 蒸 发 器 | 鳍片式多段自动负载容量调整 |
| 膨 胀 阀 | 丹麦丹佛斯进口组件 |
| 冷 媒 | 美国进口最新环保冷媒R404A |
| 制 冷 辅 助 件 | 干燥剂（丹麦）, 油分离器（美国）, 冷媒视窗（丹麦），电磁阀（日本），过滤器（日本），压力控制器（韩国），截止阀（意大利）等制冷配件均采用进口件 |
保护装置
· 过零点闸流体功率控制器
· 加热空焚保护开关
· 压缩机超压保护开关
· 压缩机过载过流保护开关
· 缺相保护开关
· 无熔丝过载保护器
· 加热快速保险
主控制器
自主研发控制器，中英文7寸显示屏，高对比附可调背光功能之大型LCD液晶显示控制器。
1. 控制器规格:a.精度:温度±0.1℃＋1digit.
b.分辨率:温度±0.1.
c.具有上下限待机及警报功能.
d.温度入力信号 T型.
e.P.I.D控制参数设定,P.I.D自动演算。
2.画面显示功能:a.采画面对谈式,无须按键输入, 屏幕直接触摸选项.
b.温度设定（SV）与实际（PV）值直接显示.
c.显示故障状态及说明故障排除方法.
d.可显示目前执行程序号码,段次,剩余时间及循环次数.
e.温度程序设定值以图形曲线显示,具实时显示程序曲线执行功能.
f.具单独程序编辑画面,可输入温度,时间及循环次数.
g.屏幕可作背光调整.
h.屏幕显示保护功能可作定时，TIMER或手动关闭设定.
3.程序容量及控制功能: a.可使用的程序组:最大96个PATTEN(即96个试验规范可设定).
b.可重复执行命令:每一个命令可达999次.
c.SEGMENTS时间设定0--99Hour59Min.
e.具有断电程序记忆,复电后自动启动并继续执行程序功能.
f.程序执行时可实时显示图形曲线.
g.具有预约启动及关机功能.
h.具有日期,时间调整功能.
主要组件
○ 交流接触器：法国
○ 热继电器：台湾
○ 交流继电器：法国
○ 时间继电器：台湾
○ 控制器：自主研发
○ 超温保护器：台湾
○ 电源总开关：台湾
○ 固态继电器：台湾
○ 按钮开关：台湾
○ 干烧保护器：意大利
补充说明
使 用 电 压 ：AC3￠5W 380V 50/60HZ. 总功率24KW
电压变动充许值 : 定格电压的±10%.
使 用 环 境 ： 允许使用环境 : 0 ~ 30℃
性能保证环境 : 5 ~ 25℃
自然排水口:间接排水管 : VP30 1根
排水管中途不得有凸起，房屋地面不得有极端的倾斜；排水管由本公司提供，请提供排水口（￠20㎜）；仪器周围60CM内不可放置其他物品。
冷热冲击试验箱基本配置表
| 名称 | 品牌 | 产地 |
| 温度控制器 | U-700 | 自主研发 |
| 交流接触器 | 施耐德 | 法国 |
| 热继电器 | 施耐德 | 法国 |
| 固态继电器 | 美格尔 | 中国 |
| 中间继电器 | 欧姆龙 | 日本 |
| 传感器 | 敏扬 | 台湾 |
| 加热管 | 台德 | 台制 |
| 时间继电器 | 欧姆龙 | 日本 |
| 欠逆相继电器 | 安良 | 台湾 |
| 高压开关 | 丹弗斯 | 丹麦 |
| 电磁阀 | 丹弗斯 | 丹麦 |
| 无熔丝开关 | 士林 | 台湾 |
| 制冷剂 | 霍尼韦尔 | 美国 |
| 按钮开关 | 瑞达 | 台湾 |
| 冷冻油 | 冰熊 | 英国 |
| 液涨式气体开关 | RAINBOW | 韩国 |
| 蒸发压力调节阀 | 丹弗斯 | 丹麦 |
| 马达 | 翊正 | 台湾 |
| 压缩机 | 泰康 | 法国 |
| 板式换热器 | 哈雷 | 宁波 |
| 油分离器 | 爱默生 | 美国 |
| 冷凝器 | 金伟达 | 上海 |
| 蒸发器 | 金伟达 | 上海 |
| 干燥器 | 丹弗斯 | 丹麦 |
| 膨胀阀 | 丹弗斯 | 丹麦 |
| 风轮 | 建煜 | 台湾 |
